JQL Electronics 9至10GHz微帶環行器JCS9000T10K 0

發布時間：2025-11-04 09:12:55     瀏覽：179

　　JQL Electronics 的 JCS9000T10K 0 是一款射頻和微波環行器，頻率為 9 至 10 GHz，帶寬為 FULL，平均功率前向為 5 W，插入損耗為 0.5 dB，隔離度為 20 dB，應用于商業、航空航天和國防。

JQL Electronics 9至10GHz微帶環行器

　　JQL Electronics 微帶環行器隔離器5GHz ~ 12GHz性能參數

　　頻率范圍：5.150GHz - 11.700GHz

　　隔離度 (Min)：16dB - 20dB

　　插入損耗 (Max)：0.5dB - 0.6dB

　　VSWR (Max)：1.20 - 1.40

　　功率處理：5W

　　工作溫度：-30°C ~ +70°C

　　封裝尺寸：6mm - 12mm

　　適用領域

　　軍事應用(雷達、電子對抗)

　　航天通信(衛星、空間站)

　　5G/微波通信(基站、射頻前端)

　　測試測量設備(信號源、頻譜分析)

　　環形器型號

FREQUENCY(GHz)MODELBANDWIDTHISOLATIONINSLOSSVSWRPOWERTEMPSIZEL*W"HPAC KAGE
F1F2NUMBER(MHz)(dB)MIN(dB)MAXMAX(W)(℃)(mm)CODE
5.150 5.350 JCS5150T5350FULL20 0.5 1.25 5 -10~+7012*11*3IS01
5.900 7.100 JCS5900T7100FULL16 0.6 1.40 5 -10~+7011.9*10.7*3.8IS01
8.500 9.500 JCS8500T9500FULL20 0.5 1.25 5 -30~+708*8*3IS02
8.800 9.800 JCS8800T9800FULL18 0.6 1.30 5 -30~+706*7.5*3.7IS02
9.000 10.000 JCS9000T10K 0FULL20 0.5 1.20 5 -30~+707.5*6*3.5IS02
10.700 11.700 JCS10K7T11K7FULL20 0.5 1.25 5 -30~+707*7*3IS02


　　隔離器型號

FREQUENCY(GHz)MODELBANDWIDTHISOLATIONINSLoSSVSWRPOWERTEMPSIZEL*W*HPAC KAGE
F1F2NUMBER(MHz)(dB)MIN(dB)MAXMAXFWD/REV(W)(℃)(mm)CODE
5.150 5.350 JIS5150T5350FULL20 0.5 1.25 5/5-10~+7012*11*3IS01
5.900 7.100 JIS5900T7100FULL16 0.6 1.40 5/5-10~+7011.9*10.7*3.8IS01
8.500 9.500 JIS8500T9500FULL20 0.5 1.25 5/5-30~+708*8*3IS02
8.800 9.800 JIS8800T9800FULL18 0.6 1.30 5/5-30~+706*7.5*3.7IS02
9.000 10.000 JIS9000T10K 0FULL20 0.5 1.20 5/5-30~+707.5*6*3.5IS02
10.700 11.700 JIS10K7T11K7FULL20 0.5 1.25 5/5-30~+707*7*3IS02

JQL Technologies是一家領先的射頻和微波設備制造商，公司主要設計和生產高性能射頻/微波組件，包括濾波器、隔離器與環行器、定向耦合器、功率分配器/合路器、混合器、終端等。深圳市立維創展科技有限公司，優勢代理銷售JQL產品，歡迎咨詢。

推薦資訊

  • Bird-射頻專家SMK-3000 系列射頻校準套件
    Bird-射頻專家SMK-3000 系列射頻校準套件 2021-06-04 17:09:01

    Bird-射頻專家?SMK-3000系列射頻校準套件是高精密度、大功率的校準標準，適用于在野外或精確測量實驗室校準微波射頻收音機、功率計、定向耦合器等大功率微波射頻檢測設備。與其它校準解決方案有所不同，birdRFexpertsmk-3000系列射頻校準套件減少了持有成本，而且從bird得到 的實驗室精密度和準確度提供了快速的校準時間。

  • Bird射頻水冷式射頻終端

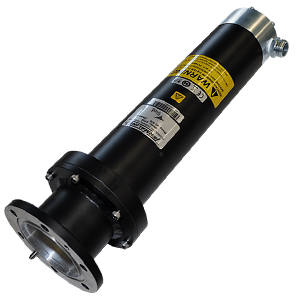

    Bird射頻水冷式射頻終端 2022-07-18 17:02:37
